Como fazer a conexão "L" do Trilho de sobrepor?

Para adicionar um trilho extra com a utilização da Conexão L, siga as instruções abaixo:

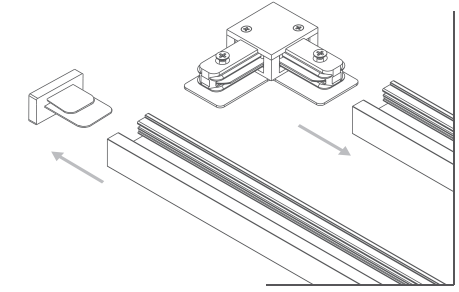

1 - Com a rede elétrica desligada, remova a ponteira de acabamento do fim do trilho e em seu lugar encaixe o conector na posição desejada.

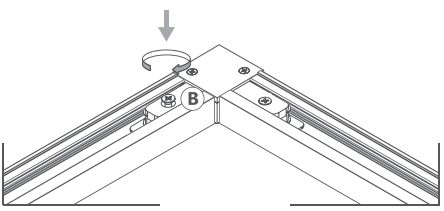

2 - Aperte o parafuso B para fixar.

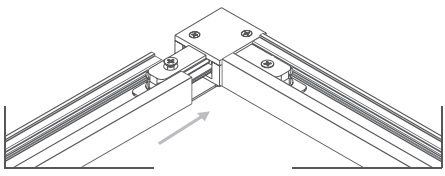

3 - Conecte a segunda seção de trilho ao conector e aperte o segundo parafuso B para fixar. Instale-a segundo as orientações do respectivo manual, removendo o alimentador do trilho. Em seu lugar, encaixe a ponteira de acabamento.







Atenção:

Utilize apenas um alimentador por circuito.
