Como instalar a Fita RGBW corretamente?

A maneira ideal de instalar fitas LED é uma dúvida frequente que recebemos em nosso SAC e em nossas redes sociais, portanto, vamos explicar melhor como funciona a instalação da Fita RGBW, com o objetivo de tornar o processo mais prático e evitar danos ao produto.

Alguns cuidados são essenciais antes de iniciar a instalação:

- Não instale o produto em ambientes com a presença de umidade, mofo ou água.
- Não modifique o produto.
- Limpe a superfície onde a fita será aplicada, certificando-se de retirar quaisquer resíduos, como pó, óleos, graxas, ceras, etc.
- Lembre-se que este produto requer a utilização de fonte de alimentação com tensão de saída de 24Vcc. A aplicação de tensão diferente da especificada sobre o produto o danifica e invalida sua garantia.
- Não exceda a potência máxima de saída, informada em watts (W) no corpo da fonte.

Cuidados complementares:

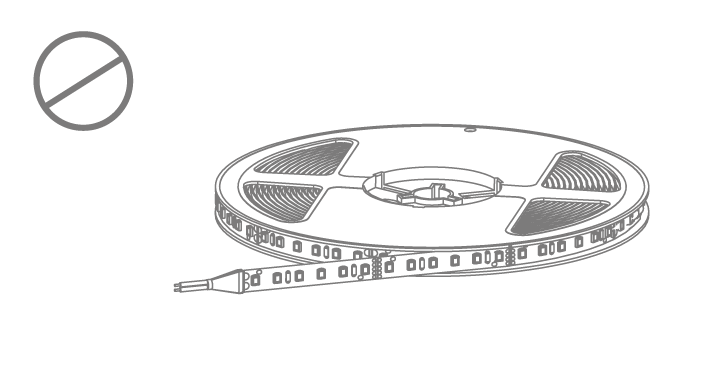

Não ligue a fita enrolada por mais de 10 segundos, pois isto fará com que ela sobreaqueça, danificando o produto e invalidando a garantia.

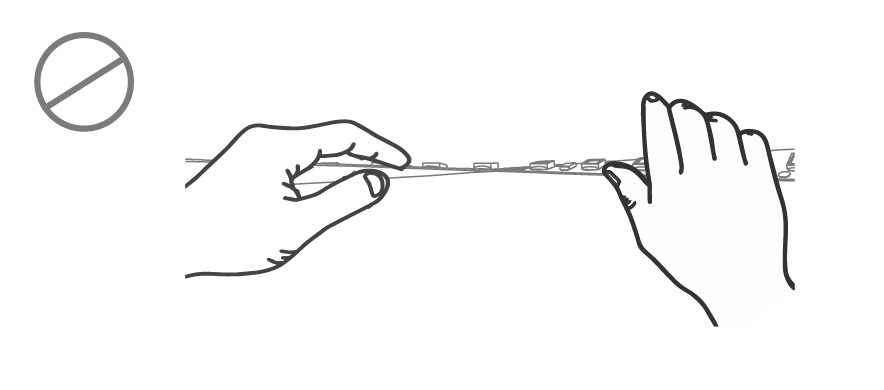

Tenha cuidado ao manusear a peça, evitando torções e dobras em seu produto.

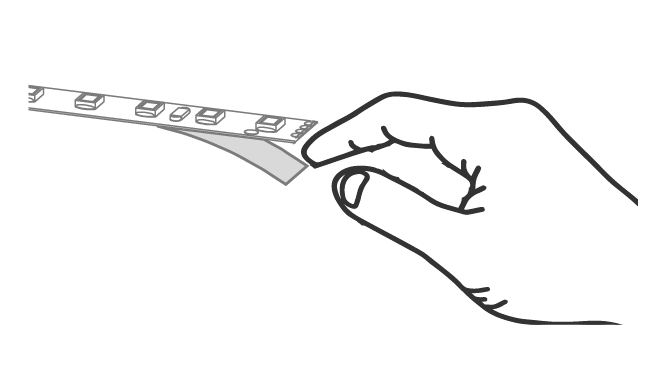

Toda a Linha de Fitas Stella possui adesivo para fixação, que dispensa o uso de outros tipos de cola e acessórios, impedindo a danificação do produto e a invalidação da garantia.

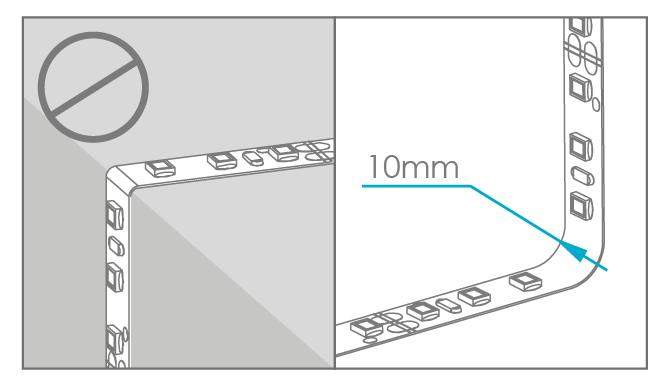

Não dobre a fita em um raio menor que 10mm.

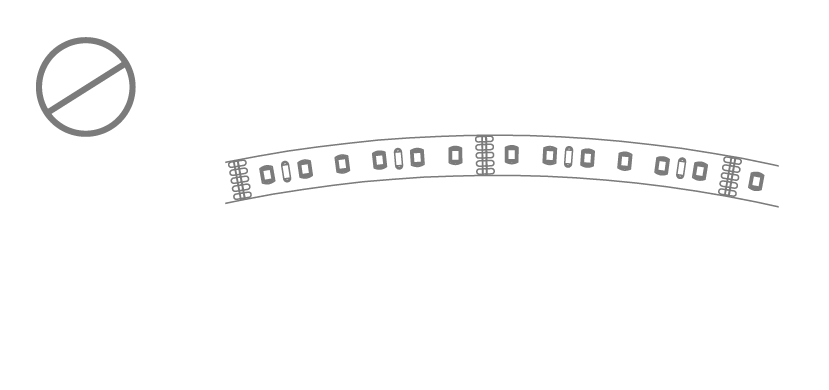

É necessário instalar a fita de maneira plana, sem dobras horizontais.

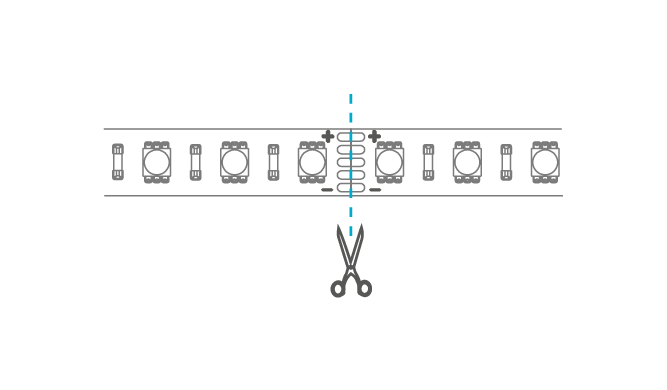

Corte sua Fita RGBW apenas quando necessário e, apenas, na marcação indicada no produto.
Acessórios:

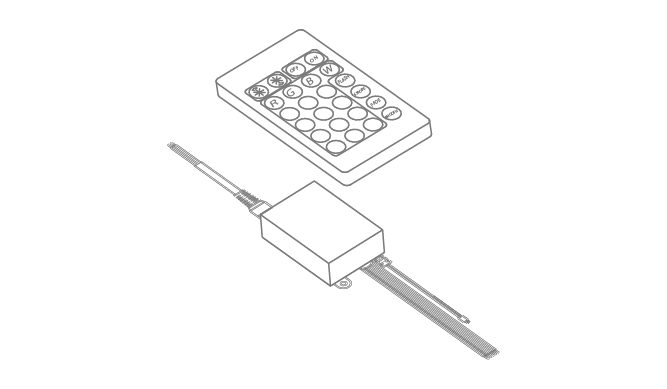

Controle RGBW e receptor (STH6885):
Além da utilização de fonte de alimentação em 24V, a Fita RGBW requer a utilização do Controle RGBW Stella e seu receptor (vendidos separadamente). O controle possibilita trocar as cores manualmente ou pelos modos automáticos, assim como aumentar ou diminuir a intensidade de luz.

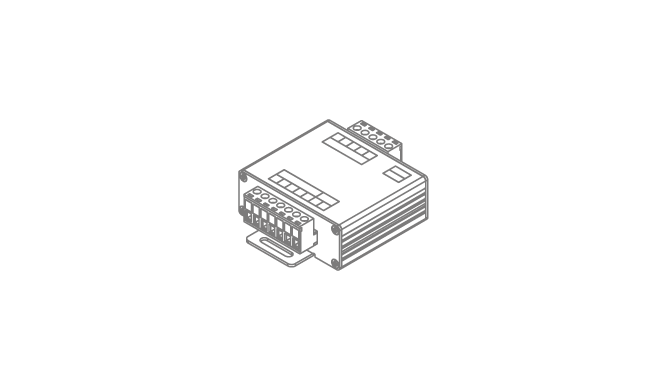

Amplificador (STH6889):
O Amplificador da Stella se faz necessário para circuitos superiores a cinco metros (confira abaixo o diagrama para este tipo de instalação). Ele é responsável por manter a qualidade do sinal RGBW e a tensão de 24V ao longo de todo o sistema. É importante, também, lembrar de sempre respeitar o limite de corrente informado no corpo do produto.

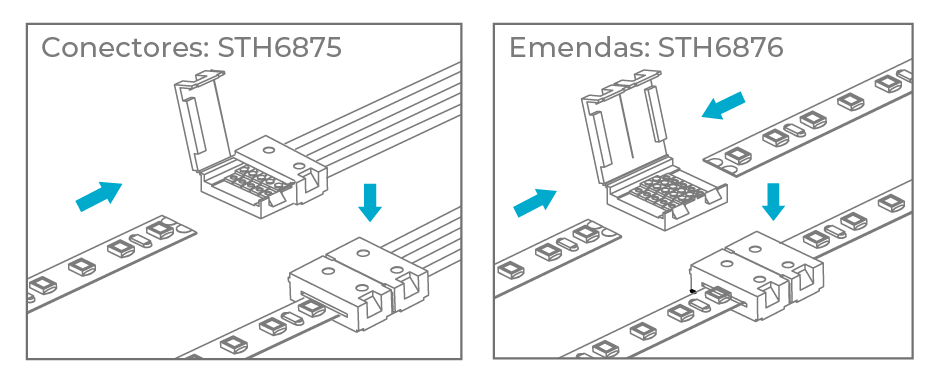

Conectores (STH6875) e Emendas (STH6876):
Caso haja a necessidade de cortar sua fita em partes menores, utilize os conectores e emendas da Stella (vendidos separadamente), garantindo a proteção de todos os componentes do produto.



Como realizar a instalação corretamente:

- Diagrama de instalação para circuitos de até cinco metros:
Conecte a fonte ao receptor do Controle RGBW, respeitando o limite de corrente indicado no corpo do produto e, em seguida, faça a conexão do receptor à fita.



- Diagrama de instalação para circuitos com mais de cinco metros:
Após conectar o receptor do Controle RGBW à fonte, utilize o amplificador a cada cinco metros para montar o circuito (conforme indicado na imagem abaixo). Certifique-se que as conexões estejam firmes e as cores dos condutores estejam nos locais corretos: R (vermelho), G (verde), B (azul), W (branco) e V+ (preto ou amarelo). A inversão dos fios das cores fará com que o comando no Controle RGBW responda de maneira inversa e a fita ilumine com cores diferentes às solicitadas.




Sempre que você adquirir um produto Stella e, por algum motivo, não tiver o manual de instalação por perto, sugerimos que coloque a sua referência, disponibilizada na embalagem, em nosso site e confira o manual de instalação digital. Em caso de dúvidas, entre em contato com o SAC pelo telefone (51) 3529-7044 ou através do e-mail sac@stella.com.br .
