Ao dimensionar os dimmers S.TOUCH para ambientes com produtos de iluminação dimerizáveis, é fundamental garantir que a carga total não ultrapasse a capacidade dos dimmers. Os produtos de iluminação da Stella têm seu consumo indicado em Watts (potência), descritos no invólucro e também na embalagem.
Para o dimensionamento correto do dimmer, é preciso calcular o consumo total de energia dos equipamentos que serão controlados pelo S.TOUCH, ou seja, a potência consumida. A capacidade dos dimmers é expressa em VA (volt-ampère), enquanto a dos produtos de iluminação é em Watts.
Watts e VA não são a mesma coisa. O VA considera, além da potência ativa (Watts) a potência reativa (VAr), que não realiza trabalho útil. Ou seja, nem toda a energia disponível é aproveitada, e parte é perdida ou retornada à rede elétrica, mas deve ser considerada na especificação do dimmer.
O valor da potência em Watts será sempre menor ou igual ao correspondente em VA, devido ao Fator de Potência (FP). O fator de potência é um número entre 0 e 1 que indica a fração da energia efetivamente utilizada pela carga.
Como calcular o valor em VA?

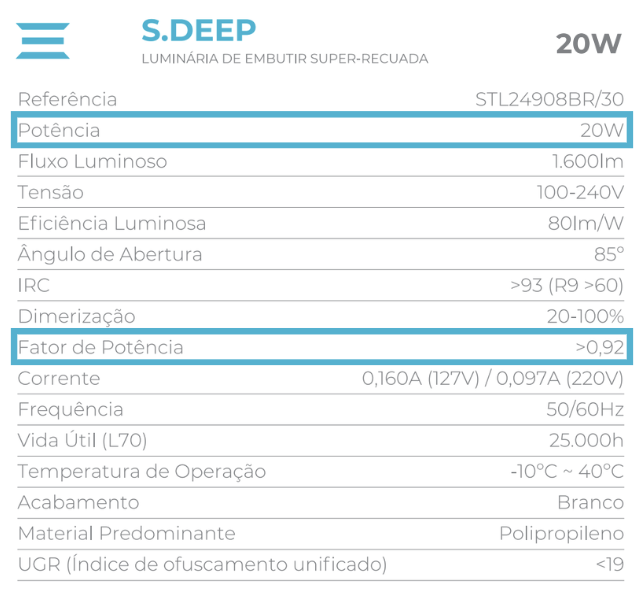

Vamos usar o exemplo da luminária S.DEEP 20W. Além de considerar a potência do produto, é necessário incluir o fator de potência para obter o valor em VA.
A fórmula é simples:
VA = W / FP
VA = 20 / 0,92
VA = 21,7
Um dimmer S.TOUCH de 1 tecla tem capacidade de 200 VA, o que permite controlar 9 luminárias S.DEEP de 20 W, conforme o exemplo.
Capacidade do Dimmer (VA) / Consumo em VA da luminária = Número de luminárias
Lembre-se: o valor em VA das luminárias deve ser sempre menor que a capacidade suportada pelo dimmer.
Outra forma é verificar a corrente máxima do produto e se é compatível com a capacidade do dimmer.
Para as Fontes de alimentação de Fita LED, essa abordagem oferece mais precisão no dimensionamento dos dimmers.
Atenção: a corrente total do circuito não pode exceder a corrente máxima suportada pelo dimmer.
Para quaisquer dúvidas, entre em contato com o suporte técnico Stella através dos canais de atendimento.
